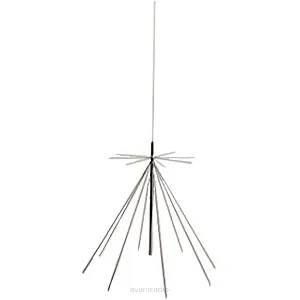

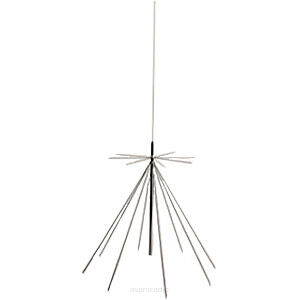

D-130 discona antena odbiorcza 25 - 1300 MHz FALKOS

  • Dodaj recenzję:
  • Dostępność: Zapytaj Zapytaj
  • szt.
  • Cena netto: 227,64 zł / szt. 280,00 zł / szt.
  • Niedostępny

Zakres częstotliwości:
TX 50/144/430/904/1200
RX 25 - 1300 MHz
Max. moc: 200W
Długość: 170 cm
Długość elementów: 41 cm
Impedancja: 50 Ohm
Materiał: stal
Złącze: gniazdo N
Waga: 1 kg.

Charakterystyka promieniowania anteny discone, takiej jak model Diamond D-130, jest dookólna (omnidirectional) w płaszczyźnie poziomej. Oznacza to, że antena odbiera i nadaje sygnały równomiernie z każdego kierunku.

​Charakterystyka promieniowania i działanie

​Antena discone składa się z dwóch głównych elementów: górnej części w kształcie stożka (cone) i dolnej w kształcie dysku (disc).

​Jej działanie można porównać do anteny dipolowej pionowej na wielu częstotliwościach. Dzięki swojej unikalnej konstrukcji, antena ta jest szerokopasmowa, co pozwala jej efektywnie działać w bardzo szerokim zakresie częstotliwości (np. od 25 MHz do 1300 MHz w przypadku D-130).

  • ​Polaryzacja: Antena discone charakteryzuje się polaryzacją pionową.
  • ​Wzmocnienie (Gain): Wzmocnienie anten discone jest zazwyczaj niewielkie i często jest porównywalne ze wzmocnieniem anteny ćwierćfalowej (ang. quarter-wave ground plane antenna). Wzmocnienie anteny D-130 wynosi typowo od 0 do 2.15 dBi.
  • ​Wzorzec promieniowania: W płaszczyźnie pionowej antena discone ma wzorzec promieniowania w kształcie "pączka", gdzie największe promieniowanie/odbieranie występuje w kierunku horyzontalnym, a najmniejsze w kierunku prostopadłym (w górę i w dół).

​Zastosowanie

​Ze względu na swoją szerokopasmowość i dookólną charakterystykę, anteny discone, jak D-130, są idealne do:

  • ​Skanerów radiowych i odbiorników szerokopasmowych (np. SDR - Software Defined Radio), które monitorują duży zakres częstotliwości.
  • ​Nasłuchu pasm lotniczych, morskich, służb ratunkowych, amatorskich i innych.

​Chociaż głównym przeznaczeniem anten discone jest odbiór, wiele modeli, w tym D-130, pozwala również na nadawanie w wybranych, węższych pasmach (np. 50/144/430/904/1200 MHz). W tych pasmach antena osiąga optymalne parametry, takie jak niski SWR (Współczynnik Fali Stojącej).
